注塑模具主模仁的2D加工圖是模具設計與制造過程中的核心文件，它詳細展示了主模仁的尺寸、形狀、加工要求及其他相關信息，為后續的精密模具加工和裝配提供了精確的指導。本案例完整展示主模仁2D加工圖的標注規范與技術要求。
圖紙標注規范
如圖所示，專業的模具2D加工圖標注包含以下要素：基準標注、尺寸公差、形位公差、表面粗糙度等完整技術規范，確保加工精度和制造質量。
設計圖紙展示
1.1 主模仁2D加工圖標注規范
展示主模仁2D加工圖的完整標注規范，包括基準標注、尺寸公差、形位公差、表面粗糙度等關鍵技術要求，確保加工精度。

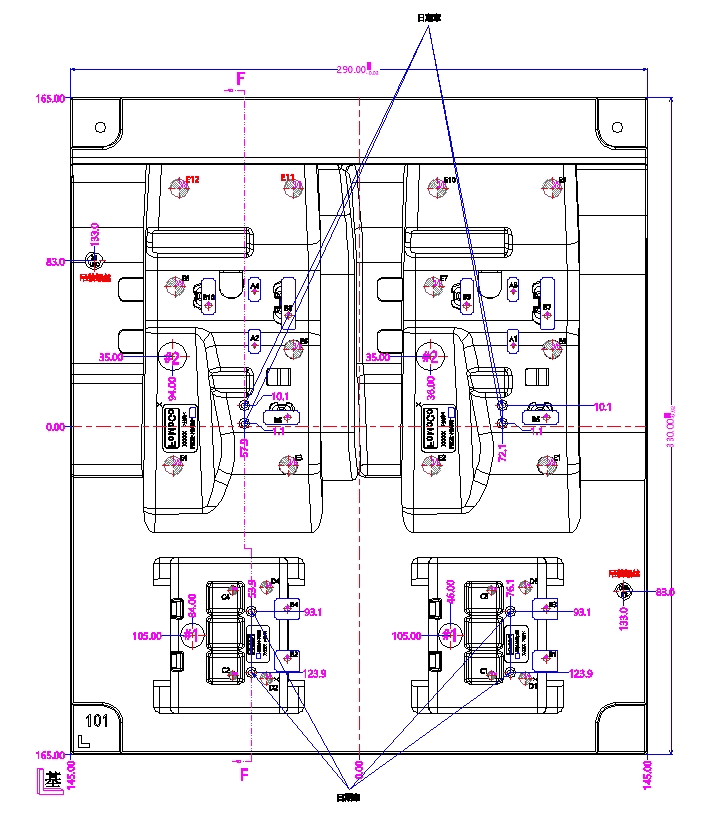

1.2 主模仁加工圖正面視圖
展示主模仁加工圖的正面結構特征，包括型腔形狀、冷卻水路布局、頂針孔位置、排氣槽設計等關鍵信息。

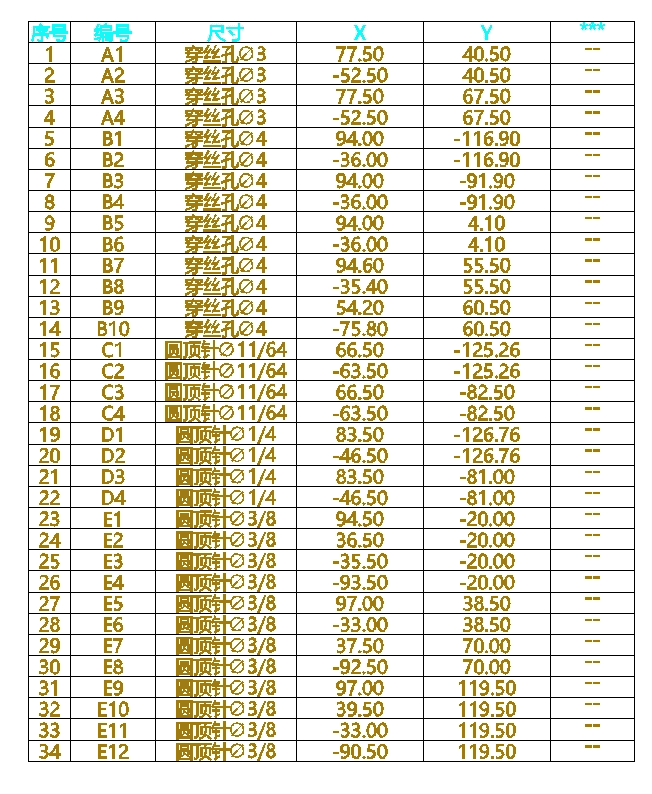

1.3 主模仁頂針加工表
詳細列出所有頂針的規格信息，包括頂針直徑、長度、材質、熱處理要求、數量和安裝位置等，為頂針加工提供明確指導。

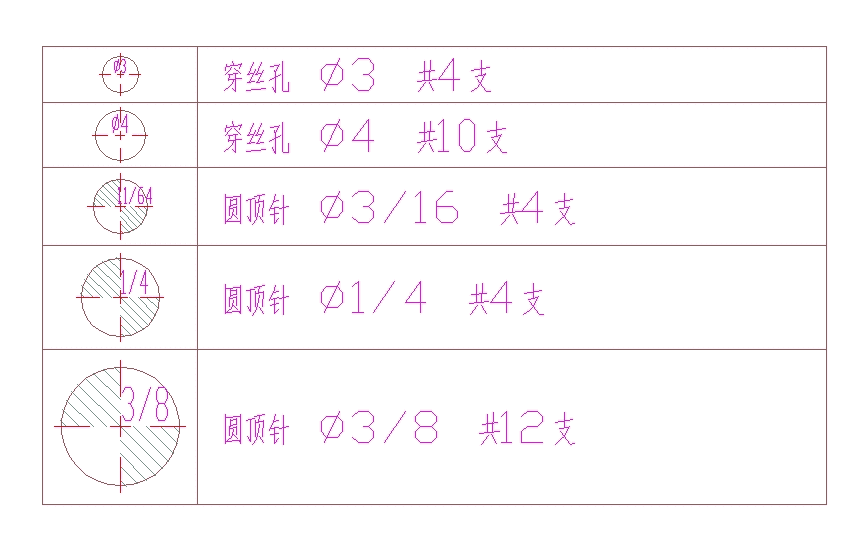

1.4 主模仁頂針規格統計表
提供頂針規格的統計表格，作為物料采購依據、加工數量統計、成本核算參考和庫存管理依據，確保物料管理有序。
2D加工圖技術規范
| 標注項目 |
技術要求 |
標準規范 |
| 基準標注 |
明確加工基準面，確保加工精度 |
GB/T 1182-2008 |
| 尺寸公差 |
關鍵尺寸公差±0.01mm，一般尺寸±0.02mm |
GB/T 1804-2000 |
| 形位公差 |
平行度0.01mm，垂直度0.01mm，同心度0.005mm |
GB/T 1184-1996 |
| 表面粗糙度 |
成型面Ra0.4，配合面Ra0.8，非配合面Ra3.2 |
GB/T 1031-2009 |
| 技術要求說明 |
去毛刺、倒角R0.2、防銹處理、標識要求 |
企業標準/客戶要求 |
圖紙標注要點
完整性原則
圖紙必須包含所有必要的視圖、剖視圖、局部放大圖，確保加工人員能夠完全理解零件結構和加工要求。
清晰性原則
標注應清晰、準確、無歧義，尺寸鏈完整，避免重復標注和遺漏，確保加工過程無誤解。
合理性原則
公差設計應合理，既要滿足功能要求，又要考慮加工成本和工藝可行性，實現技術經濟性的平衡。
