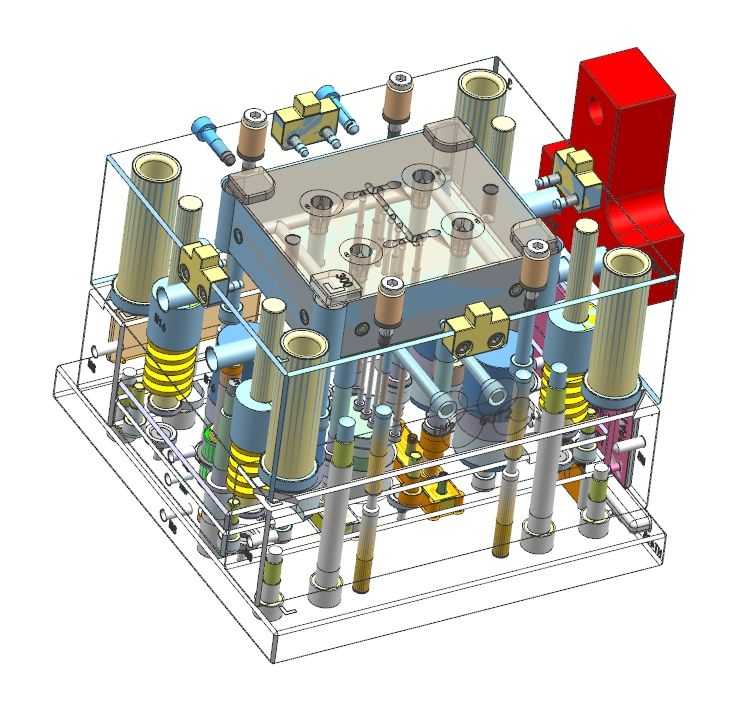

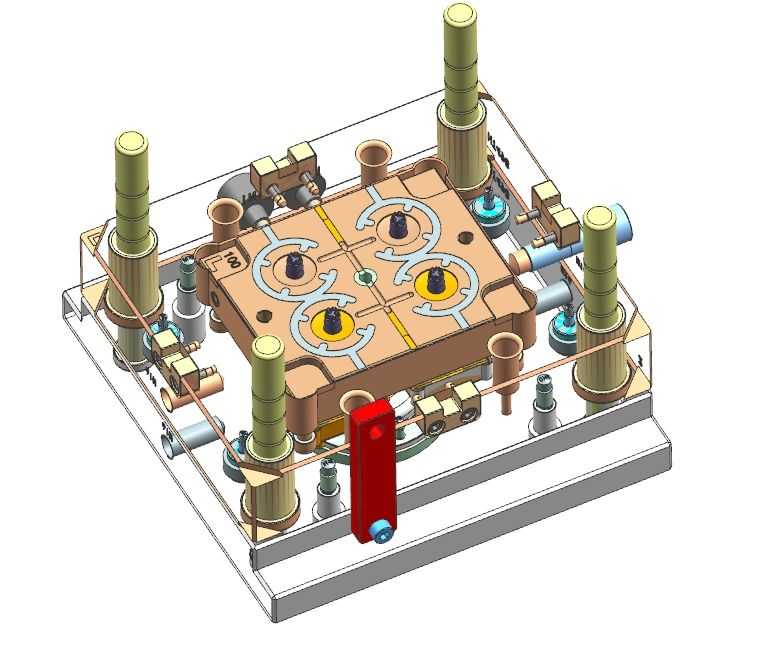

本案例為2板模冷流道注塑模具的全3D設計解決方案,重點采用潛伏式澆口設計,詳細解析2板模的核心優缺點及結構特點,適用于各類通用型注塑產品的模具設計與制造。
2板模最為常見,其結構簡單,形式多樣,維護方便。采用潛伏式澆口設計時,無需后續加工處理澆口,生產效率高。
2板模除潛伏式和牛角式澆口外,都需要后續加工去除澆口,增加生產工序和成本。
| 項目 | 參數 |
|---|---|
| 模具類型 | 2板模冷流道注塑模具 |
| 澆口形式 | 潛伏式澆口 |
| 設計方式 | 全3D模具設計 |
| 核心優勢 | 結構簡單、維護方便、形式多樣 |
| 主要缺點 | 非潛伏式/牛角式澆口需后續加工 |
| 應用領域 | 通用型注塑產品、電子產品外殼、日用品等 |
采用潛伏式澆口技術,避免后續澆口加工工序,提高生產效率,降低人工成本。
遵循行業標準2板模結構設計,維護方便,配件通用性強,降低模具維護成本。
采用UG NX進行全3D設計,實現模具結構的可視化驗證,減少設計錯誤,縮短開發周期。
我們提供完整的2板模技術文檔包,包括:模具全3D設計數據、2D工程圖、BOM物料清單、加工工藝指導書、裝配說明書等,確保模具制造過程順利。
