注塑模具擺桿一般用在產品倒扣行程S在3mm以內,空間狹小不方便做斜頂?shù)臓顩r下,設計擺桿時注意避免模具安裝時的干涉.

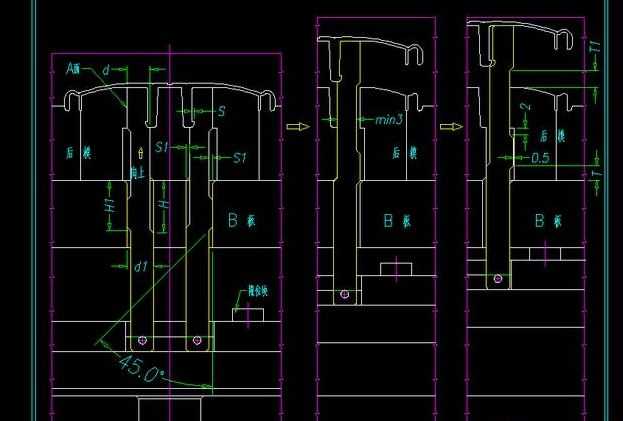

一. 從后模底往上安裝的方式：
1） d1-d>0.5mm.S1-S>0.5mm
2） H-H1>0.5mm.

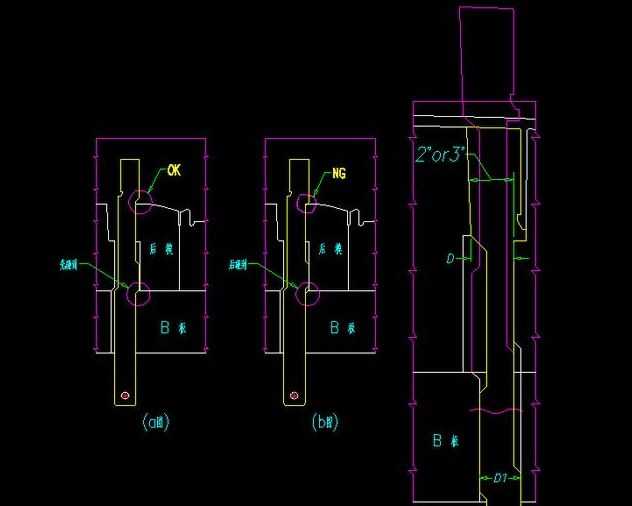

3） 完全頂出后,T1-T>2mm以上,以免回位時擺桿與后模相碰,見圖釋.
以下這種形式其缺點是A面不能做斜度,容易磨損.擺桿材料按斜頂材料的選用規則,優先使用FDAC.

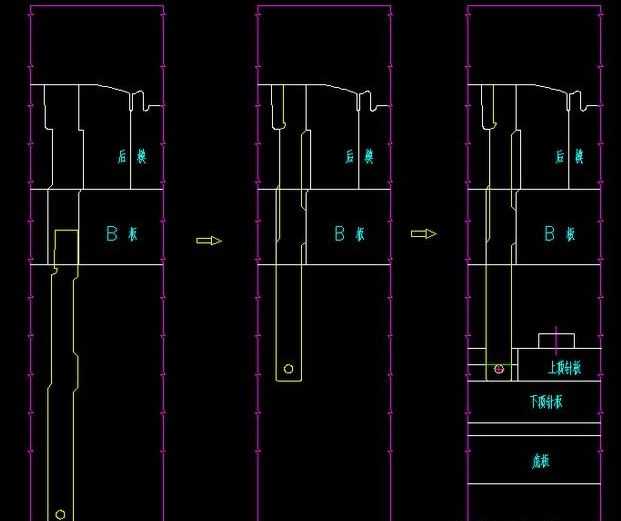

從下到上安裝組裝圖如下所示:
