專業解析：注塑模具滑塊限位裝置設計方法

?? 發布日期：2025-12-28 ?? 發布（編輯）：中正通設計團隊

注塑模具滑塊在開模過程中要運動一定距離，因此要使滑塊能夠安全回位，必須給滑塊安裝定位裝置。定位裝置必須靈活可靠，保證滑塊在原位不動，但在特殊情況下可不采用定位裝置，如左右側跑滑塊。在做模具設計的時候?yàn)榱税踩鹨?，仍然建議安裝定位裝置。以下是常見的滑塊定位裝置設計方案：

圖1：注塑模具滑塊實物結構示意圖

彈簧螺釘限位

彈簧螺釘限位示意圖

利用彈簧螺釘進行限位，彈簧強度為滑塊重量的1.5~2倍。這種設計結構簡單，安裝方便，能夠提供穩定的回位力。

?? 技術規格

彈簧強度：滑塊重量的1.5~2倍
適用場景：向上和側向抽芯
優點：結構簡單，成本低
注意：需定期檢查彈簧疲勞

模胚限位（原身挖坑）

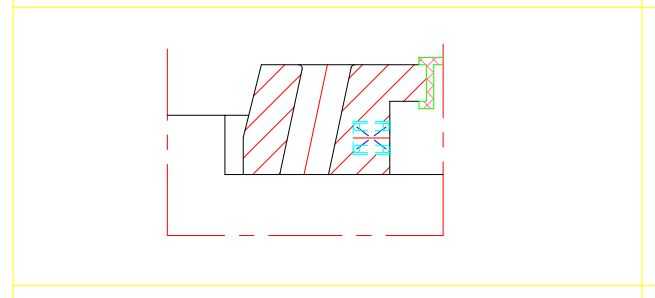

模胚限位示意圖

利用工件原身挖坑進行限位，通過模具本體結構實現精確定位。這種設計強度高，穩定性好，適合承載較大負荷。

?? 技術規格

結構特點：原身挖坑，一體成型
適用場景：大型滑塊，重型模具
優點：強度高，穩定性好
注意：加工精度要求高

彈簧鋼球限位

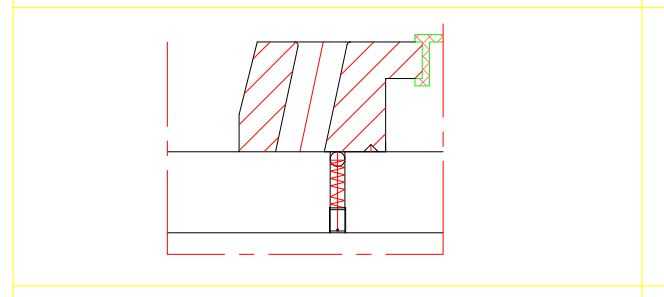

彈簧鋼球限位示意圖

利用彈簧鋼球進行限位，通過鋼球的滾動和彈簧的壓力實現精準定位。這種設計體積小，響應靈敏，適合空間受限的應用。

?? 技術規格

適用場合：小型滑塊，側向抽芯
結構特點：緊湊設計，響應快
優點：空間占用小，定位精確
注意：需防塵保護

彈簧螺釘+擋板限位

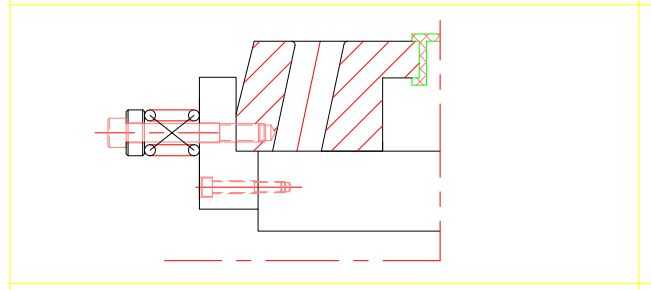

彈簧螺釘+擋板限位示意圖

組合使用彈簧螺釘和擋板進行限位，擋板提供額外的支撐和保護，彈簧螺釘提供回位力。這種設計安全性高，可靠性好。

?? 技術規格

彈簧強度：滑塊重量的1.5~2倍
適用場景：向上和側向抽芯
優點：雙重保護，安全性高
注意：結構相對復雜

彈簧擋板限位

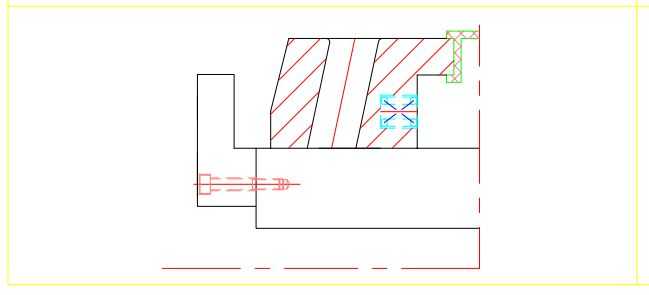

彈簧擋板限位示意圖

利用彈簧擋板組合進行限位，通過擋板的導向作用和彈簧的回位力實現穩定定位。適合需要較大行程和穩定性的應用。

?? 技術規格

彈簧強度：滑塊重量的1.5~2倍
適用場景：大型滑塊，向上和側向抽芯
優點：穩定性好，導向精確
注意：需定期潤滑

? 應用場景建議

不同限位方式適用于不同的模具設計和生產條件，合理選擇限位方式可顯著提高模具壽命和生產效率：

小型精密模具

推薦：彈簧鋼球限位（C）
優點：結構緊湊，定位精確，適合空間受限的小型模具

中型通用模具

推薦：彈簧螺釘限位（A）
優點：結構簡單，成本低，維護方便

大型重型模具

推薦：模胚限位（B）
優點：強度高，穩定性好，承載能力強

安全性要求高

推薦：彈簧擋板限位（E）
優點：雙重保護，導向精確，安全性高

限位方式	適用場景	彈簧強度	優點	注意事項
A. 彈簧螺釘	向上/側向抽芯	1.5~2倍滑塊重	結構簡單，成本低	需定期檢查彈簧
B. 模胚限位	大型滑塊	不適用	強度高，穩定性好	加工精度要求高
C. 彈簧鋼球	小型滑塊，側向抽芯	按需選擇	緊湊，響應快	需防塵保護
D. 彈簧螺釘+擋板	向上/側向抽芯	1.5~2倍滑塊重	安全性高，可靠性好	結構相對復雜
E. 彈簧擋板	大型滑塊，向上/側向抽芯	1.5~2倍滑塊重	穩定性好，導向精確	需定期潤滑
