扁頂針概述與作用

扁頂針（也稱為扁銷）是塑料模具中關鍵的頂出部件，主要用于塑料產品筋條部分的頂出。在長條形膠位區域，當圓頂針無法布置時，扁頂針成為理想的選擇。作為專業的塑膠模具配件，扁頂針的正確設計對模具壽命和產品質量至關重要。

圖1：塑料模具中扁頂針的典型應用場景

扁頂針的材質選擇直接影響其性能和使用壽命，常見的材質包括SKH51、SKD61、SKD11、65Mn等，各材質特性如下：

SKH51：韌性最優，適用于對韌性要求高的場合

SKD61：耐高溫性能好，表面氮化處理后耐磨性極佳

SKD11：硬度高，但韌性相對較差

65Mn：品質較差，脆性大容易斷裂，大部分模具已不采用

扁頂針在以下場景中具有不可替代的優勢：

在模具的深骨位結構中，扁頂針能夠提供更好的頂出效果，避免產品變形或損壞。

當頂出位置必須位于薄膠位時，扁頂針的扁平設計能夠均勻受力，防止產品頂穿。

在長條形狀的膠位區域，圓頂針無法有效布置時，扁頂針是最佳選擇。

在模具空間受限的區域，扁頂針的扁平設計能夠更好地適應空間限制。

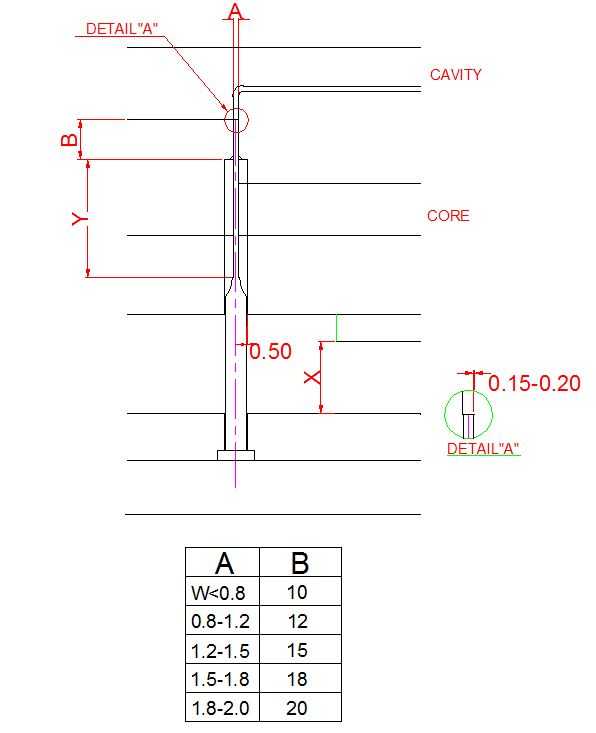

圖2：扁頂針頂出系統設計標準規范

材質選擇：優先選用SKH51或SKD61材質的扁頂針，避免使用65Mn材質

設計驗證：在模具設計階段就要驗證扁頂針的布置和尺寸合理性

加工精度：確保扁頂針孔的加工精度，公差控制在±0.01mm以內

維護保養：定期檢查扁頂針的磨損情況，及時更換磨損嚴重的頂針

標準化：盡量采用標準化的扁頂針尺寸，便于采購和更換

扁頂針的正確設計和應用對模具的使用壽命和產品質量有著重要影響。通過合理的材質選擇、精確的加工制造和規范的安裝維護，可以顯著提高模具的穩定性和生產效率。
