當模具機加工完以后,模具表面會留下CNC加工的刀紋或者放電的火花紋,這個時候就需要對模具進行省模拋光。蘇州注塑模具省模拋光有兩大目的:一是為了增加模具表面的光潔度,使生產出來的產品更好看更漂亮;二是為了更好的出模,提高效率,防止產品粘模。
如果模具的表面粗糙度差,是非常容易粘模的。為了做出更好更漂亮的產品,提高生產效率,做好蘇州注塑模具省模拋光這一環節非常重要。

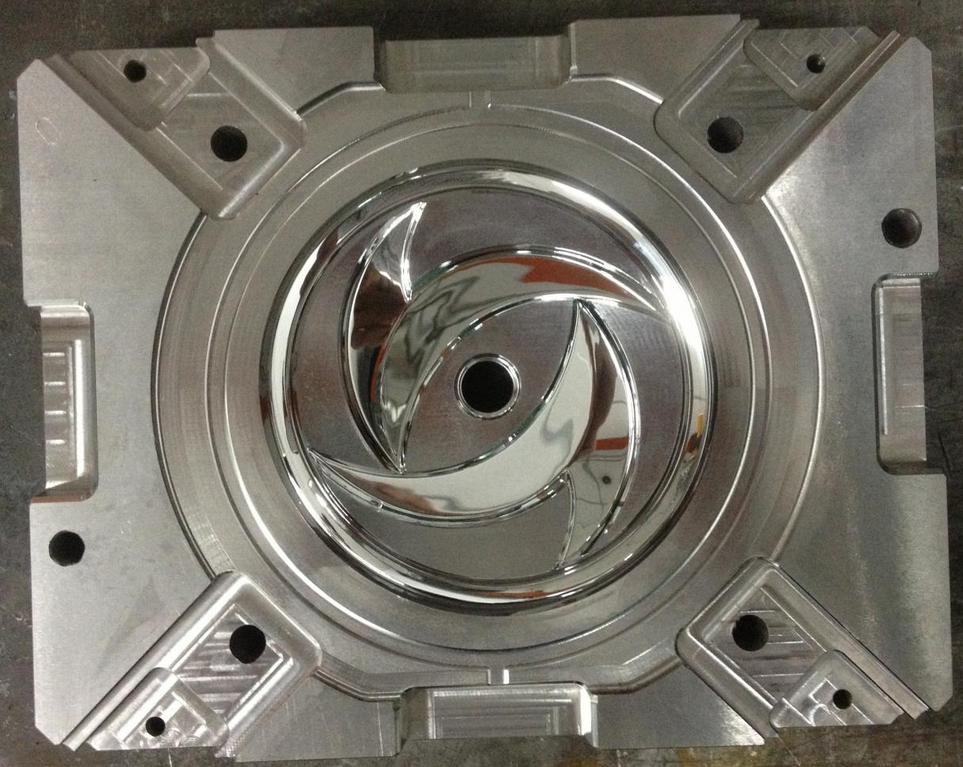

蘇州模具省模/拋光現場實拍
| 項目 | 詳細說明 |
|---|---|
| 省模工具 | 挫刀、砂紙、油石、超聲波 |
| 砂紙型號 | 180#(最粗)、220#、320#、400#、600#、800#、1000#、1200#(最細) |
| 油石型號 | 180#、220#、320#(320#最常用) |
| 省模過程 | 先用油石后用砂紙,后模使用纖維油石及挫刀 |
| 設計注意事項 | 1、骨位深長盡量做鑲件,省模方便且干凈不吃模 2、狹窄區域要蝕紋盡量做鑲件,防止太深蝕不到位 |
蘇州注塑模具省模/拋光技術參數對照表
| SPI-SPE | 工件表面光潔度標準 |
|---|---|
| A-0 | #1鉆石膏(光學要求) |
| A-1 | #3鉆石膏拋光(鏡面) |
| A-2 | #6鉆石膏拋光(鏡面) |
| A-3 | #15鉆石膏拋光(鏡面) |
| B-1 | 600 砂紙(光面) |
| B-2 | 400 砂紙(光面) |
| B-3 | 320 砂紙(光面) |
| C-1 | 600 油石(啞面) |
| C-2 | 400 油石(啞面) |
| C-3 | 320 油石(啞面) |
| D-1 | 噴#11粗玻璃珠 |
| D-2 | 噴#240沙 |
| D-3 | 噴#24沙 |
蘇州注塑模具省模精度與工具對應參考表
